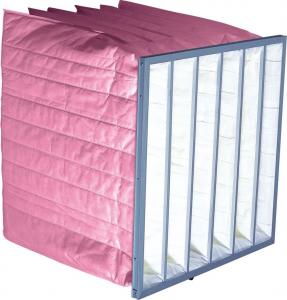

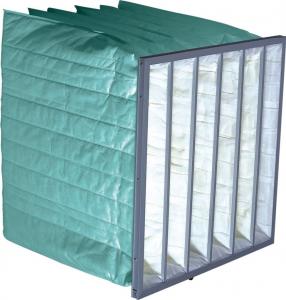

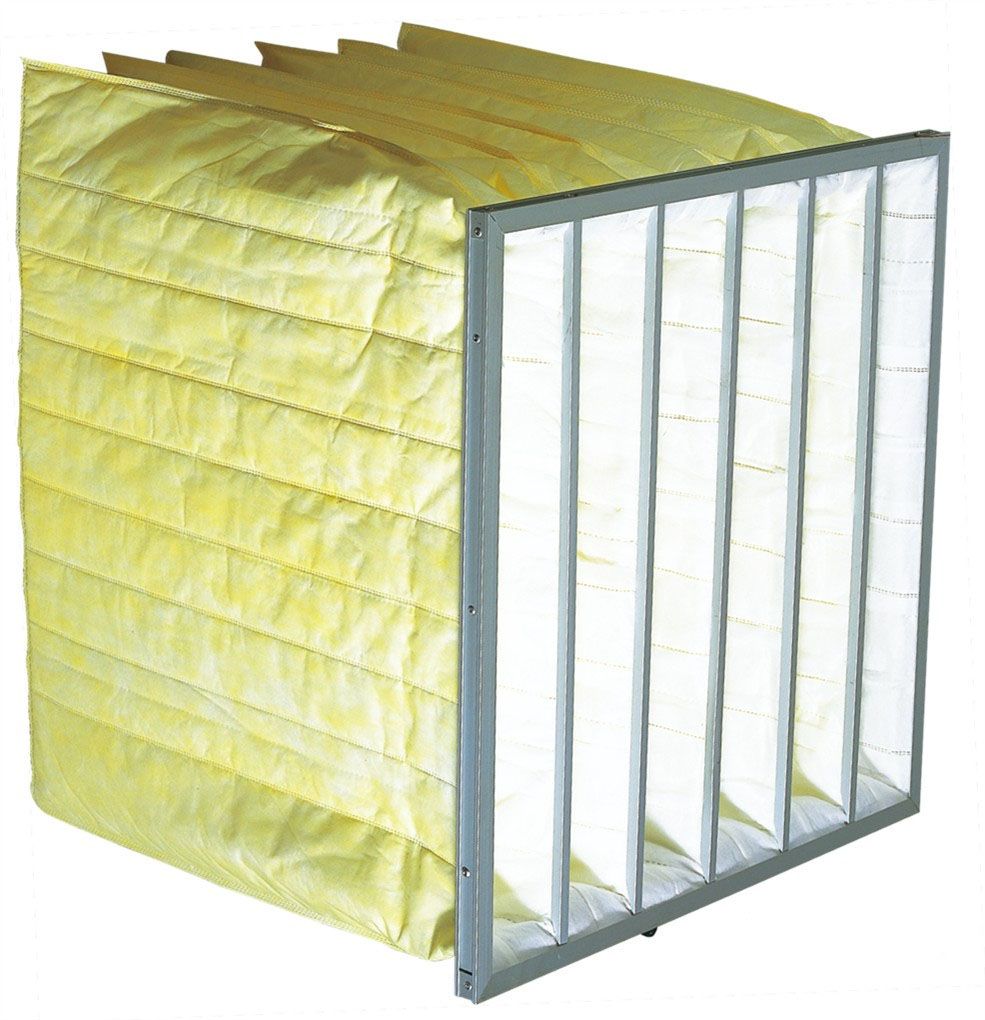

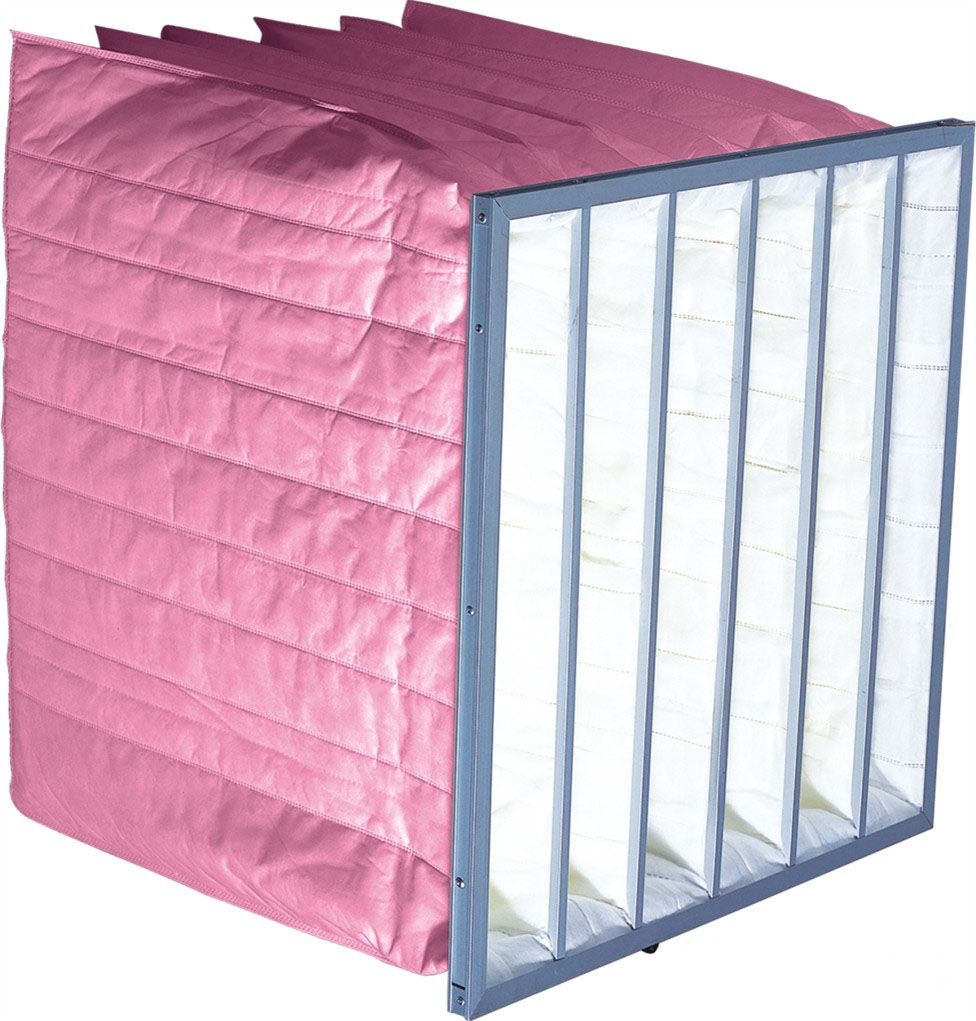

袋式中效过滤器,可用于空调系统的中级过滤,以保护系统中下一级过滤器和系统本身,在对空气净化洁净度要求不严格的场所,经中效过滤器处理后的空气可直接送至用户。铝框袋式过滤器采用优质合成纤维或进口玻璃纤维為滤材,铝合金型材外框,内部喷塑冷拔丝支撑架。
产品特点
坚固的全金属框架结构
超声波无缝密合袋结构
优质蓬松的多层聚酯合成玻璃纤维
优化的V型滤袋结构,高容尘量,低阻力,使用寿命長
结构说明
坚固防漏框架结构,每个滤袋采用双层U型铝合金加强支撑,“V”形滤袋结构。
滤料采用优质蓬松的多层聚酯合成玻璃纤维,经特殊工艺处理,形成加密的结构,从而使过滤器达到高容尘量低阻力。而滤料中的针刺层和微纤层也保证了过滤效率。
超声波无缝隙密合,将袋子三面密合,确保过滤器在恶劣的环境中不至于破损,每一个滤袋配一副加强筋,将袋子分成均匀横向的气流通道,使袋子可以最大限度膨胀,从而使气流可以均匀的通过,大大提高了滤袋的使用面积,增大了过滤器的容尘量,也降低了过滤器的压力。
效率
F6、F7、F8、F9(符合新版欧标EN779-2012)
产品应用
广泛应用于光電、電子工业、汽車、制药、食品等洁净室通风空调系统,以及普通通用厂房及商用建筑的通风系统。
构成材料及适用条件
产品规格及参数
*注:本产品可以根据客户要求定制,如材质、尺寸等。
产品特点
坚固的全金属框架结构
超声波无缝密合袋结构
优质蓬松的多层聚酯合成玻璃纤维
优化的V型滤袋结构,高容尘量,低阻力,使用寿命長
结构说明
坚固防漏框架结构,每个滤袋采用双层U型铝合金加强支撑,“V”形滤袋结构。
滤料采用优质蓬松的多层聚酯合成玻璃纤维,经特殊工艺处理,形成加密的结构,从而使过滤器达到高容尘量低阻力。而滤料中的针刺层和微纤层也保证了过滤效率。
超声波无缝隙密合,将袋子三面密合,确保过滤器在恶劣的环境中不至于破损,每一个滤袋配一副加强筋,将袋子分成均匀横向的气流通道,使袋子可以最大限度膨胀,从而使气流可以均匀的通过,大大提高了滤袋的使用面积,增大了过滤器的容尘量,也降低了过滤器的压力。
效率
F6、F7、F8、F9(符合新版欧标EN779-2012)
产品应用
广泛应用于光電、電子工业、汽車、制药、食品等洁净室通风空调系统,以及普通通用厂房及商用建筑的通风系统。
构成材料及适用条件
框架 | 双层U型铝合金框架/镀锌矿 |
框架可选厚度 | 20mm、21mm、26mm、47mm |
滤料 | 优质聚酯合成纤维/玻璃纤维 |
加强筋 | 铝锌支架 |
连接角 | 坚固耐高温铝合金角 |
使用最高温度 | 80℃ |
使用最高湿度 | 100%RH |
产品规格及参数
型号 | 实际尺寸 WxHxD(mm) |
袋数 P |
滤料面积 m² |
额定风量 m3/h |
额定初祖力(Pa) | 建议终阻力(Pa) | |||||
F5 | F6 | F7 | F8 | F9 | F5-F8 | F9 | |||||
YIJIE-24×24×25 | 592x592x635 | 8 | 6.60 | 3400 | 55 | 58 | 90 | 95 | 155 | 250 | 310 |
YIJIE-20×24×25 | 490x592x635 | 6 | 4.95 | 2850 | 55 | 58 | 90 | 95 | 155 | 250 | 310 |
YIJIE-20×20×25 | 490x490x635 | 5 | 3.50 | 2300 | 55 | 58 | 90 | 95 | 155 | 250 | 310 |
YIJIE-12×24×25 | 287x592x635 | 4 | 3.30 | 1700 | 55 | 58 | 90 | 95 | 155 | 250 | 310 |
YIJIE-24×24×25 | 592x592x550 | 8 | 5.68 | 3400 | 60 | 65 | 105 | 110 | 165 | 250 | 330 |
YIJIE-20×24×25 | 490x592x550 | 6 | 4.26 | 2850 | 60 | 65 | 105 | 110 | 165 | 250 | 330 |
YIJIE-20×20×25 | 490x490x550 | 5 | 3.02 | 2300 | 60 | 65 | 105 | 110 | 165 | 250 | 330 |
YIJIE-12×24×25 | 287x592x550 | 4 | 2.84 | 1700 | 60 | 65 | 105 | 110 | 165 | 250 | 330 |
*注:本产品可以根据客户要求定制,如材质、尺寸等。
