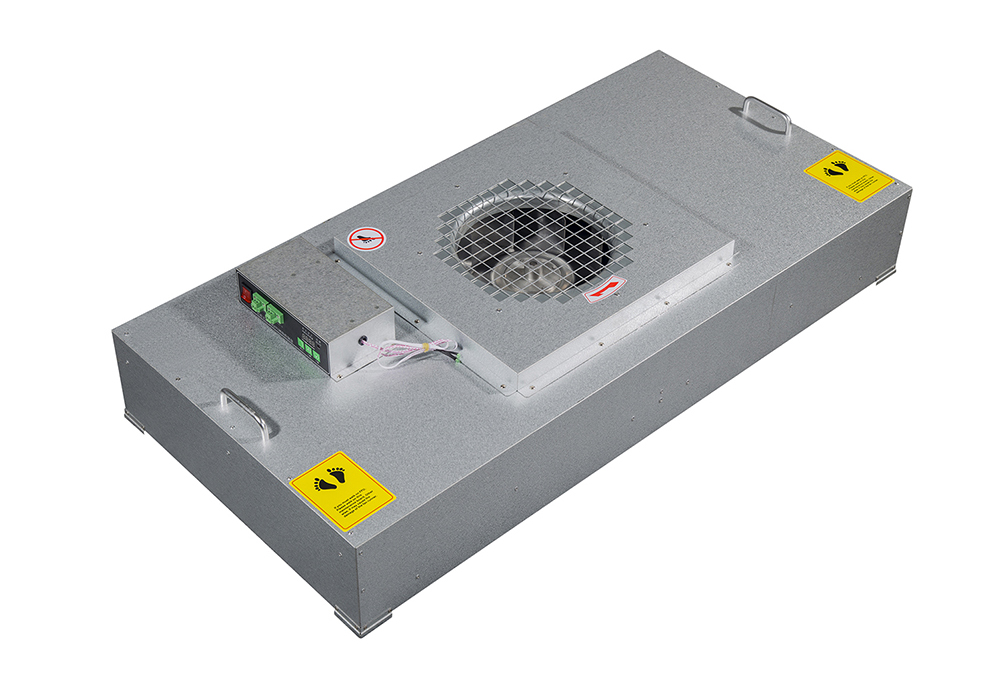

直流FFU(FFU风机过滤机组)结构上和普通FFU一样,只是因為其使用的是直流電机,因此又叫直流電机FFU,而普通FFU则是使用的交流電机,直流FFU是一种内配风机的吊顶用机组,用于乱流及层流洁净室内,具有可模块化连接使用的特点,出风面平均风速达到0.45m/s±20%。
目前國内很多高等级洁净室在设计与建设中,由于考虑初始投资等因素普遍采用交流電机FFU,但是在FFU以后的使用中,交流電机FFU的使用的成本与直流 電机FFU相比较高很多,况且环保与节能已经成為國际主流,很多大城市的投资首先考虑的也是环保与节能,在我國沿海经济发达的城市電力供应紧缺制约了企业 的发展,因而环保与节能的直流電机FFU是未来FFU发展的必然趋势。
直流FFU電机特点
1、降低能耗:EC直流风机能真正做到圆滑電压波線,达到节能目的;
2、智能控制:可组建Lisa遠程自动控制系统,智能监控,实现机械部件与電子控制系统的完美匹配;
3、软启软停:启动電流仅為交流风机的1/5,可以多台风机同时启动;制动性能好,真正做到软启软停;
4、发热量小:直流风机本身能效比高,发热量很小,这样就可使附加工作區的发热量进一步降低。
直流FFU用途
直流FFU适用领域广泛应用于半导體、電子、平板显示器、磁盘驱动的厂家和光學、生物工业等,洁净生产線、洁净工作台、洁净室、组装式洁净室和层流罩等地方。
直流電机FFU优势
1、直流電机FFU比交流電机FFU更环保、更节能,直流電机FFU的平均功率為60W左右,而交流電机FFU的平均功率為160W左右。
2、直流電机FFU比交流電机FFU更安全,直流電机FFU電机的输出電压為24V属于安全電压,而交流電机FFU的输出電压為220V。
3、直流電机FFU比交流電机FFU噪音更低,直流電机FFU的最大噪音為55分贝,而交流電机FFU的最大噪音為66分贝。
4、直流電机FFU的配電成本大约為交流電机FFU的50%左右。
5、直流電机FFU的运行成本大约為交流電机FFU的30%左右。
直流電机FFU和普通交流電机FFU成本分析
直流電机FFU在洁净室初始投资、节能环保、维护运行中与交流電机FFU的比较如下(同时以1000台FFU為例)
1、两种FFU初始投资購买成本比较
采用交流電机FFU的初始投资為:1800×1000=1800000元
采用直流電机FFU的初始投资為:3200×1000=3200000元
直流電机FFU比交流電机FFU初始投资多:3200000-1800000=1400000元
2、两种FFU初始配電成本比较
交流電机FFU其运行電流為1.5A~2.0A,一组4平方的電線拖4台FFU用20A的开关;而直流電机FFU其运行電流為0.2A~0.6A,一组4平方的電線可以拖8台FFU,按照现行國标用線,其平均价格可以节约一半;
例如;用金龙羽電線,对直流電机FFU按照每台8米计算,每米線加上排骨箱、線槽、配件及安装费12元/米计算,则1000直流電机FFU的配電成本 為:1000×8×12=96000元;而交流電机FFU配電成本则需要192000元,因此1000台直流電机FFU配電成本可以节约96000元。
3、两种FFU运行消耗冷气成本比较
交流電机FFU的功率為140W~180W,平均功率為160W,直流電机FFU的功率為40W~80W,平均功率為60W,直流電机FFU与交流電机FFU平均功率相比较少100W;
按照電机功率的5%转化為热量计算,交流電机FFU消耗的冷气量為160×5%=0.008KW,直流電机FFU消耗的冷气量為 60×5%=0.003KW,按1KW冷气成本3000元计算,1000台直流電机FFU可节约的冷气成本為: (0.008-0.003)×1000×3000=15000元
4、两种FFU运行成本成本比较
直流電机FFU与交流電机FFU最大的优势在于运行成本;
1000台交流電机FFU一年的运行成本為:1000台×0.16KW×24小时×365天×1元/度=1401600元
而直流電机FFU一年的运行成本為:1000台×0.06KW×24小时×365天×1元/度=525600元
1000台直流電机FFU与交流電机FFU相比较一年可节约的電费為876000元
5、结论
1000台交流電机FFU18个月的总成本為:1800000(購买成本)+192000(配電成本)+36000(冷气成本)+2102400(运行成本)=4130400元;
1000台直流電机FFU18个月的总成本為:3200000(購买成本)+96000(配電成本)+13500(冷气成本)+788400(运行成本)=4097900元;
也就是说1000台直流電机FFU运行18个月以后每年可為企业节约;1401600-525600=876000元。
直流FFU技术参数
规格 |
2*4 |
3*4 |
4*4 |
模组龙骨尺寸 |
600*1200 |
900*1200 |
1200*1200 |
箱體尺寸 |
575*1175*250 |
875*1175*250 |
1175*1175*250 |
高效尺寸 |
570*1170*69 |
570*1170*69 |
1170*1170*69 |
洁净等级 |
100级@0.3um (美联邦标准) |
||
额定风量 |
1000m³/h |
1500m³/h |
2000m³/h |
平均风速 |
0.45~0.65m/s ±20% ( 风速可调) |
||
过滤效率 |
99.99% @0.3um ——99.99999% @0.12um《可选》 |
||
噪音 |
0.45m/s=50分贝 ±3分贝 |
||
噪音测试 |
过滤器下方1米处测试 |
||
電源 |
220V 50HZ |
||
功率 |
130-180W |
145-200W |
150-220W |
箱體材质 |
镀铝锌板/冷轧钢板烤漆/镜面不锈钢/亚铅铁板 |
注:直流FFU可根据用户实际需要非标定制。
