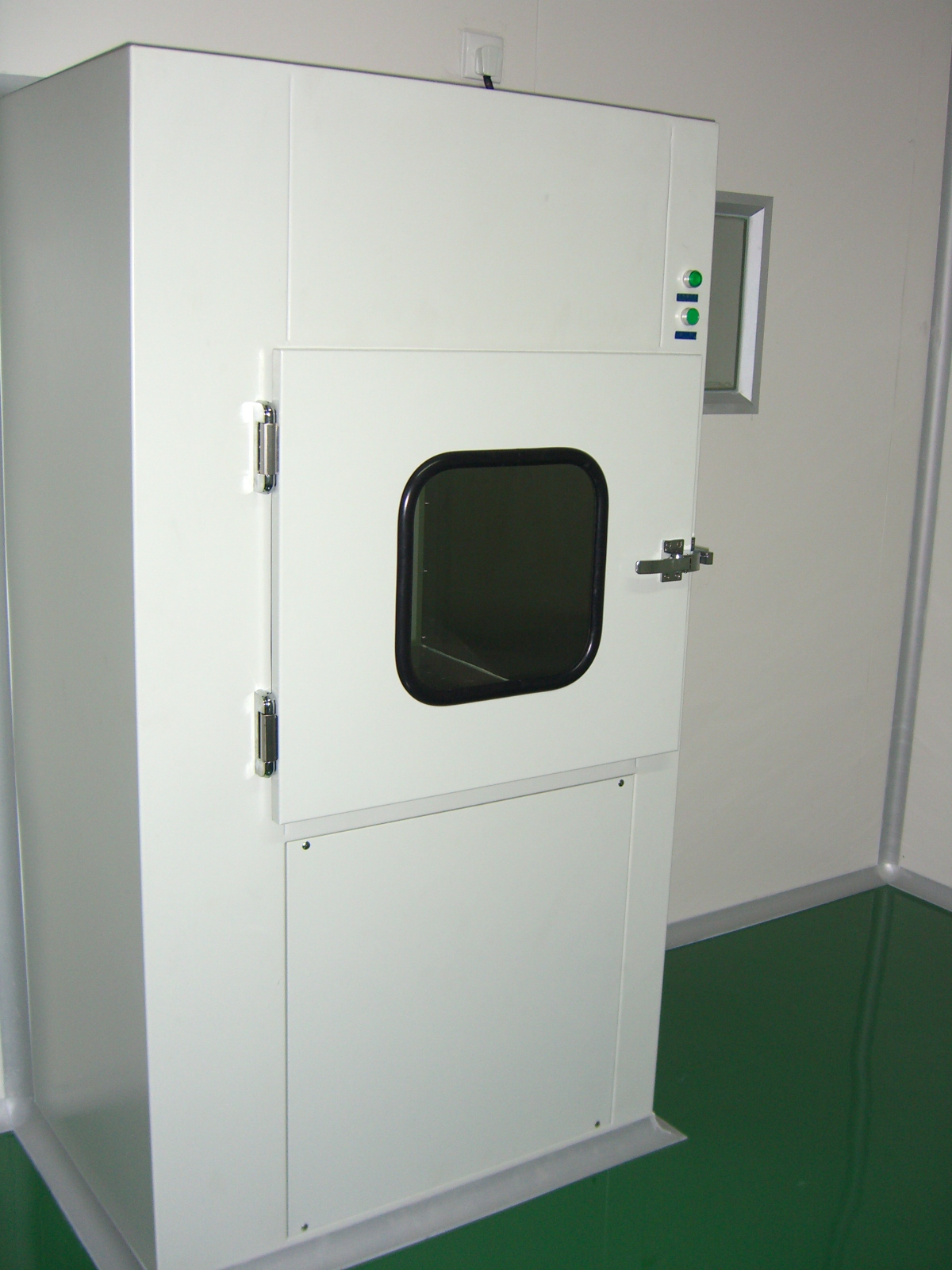

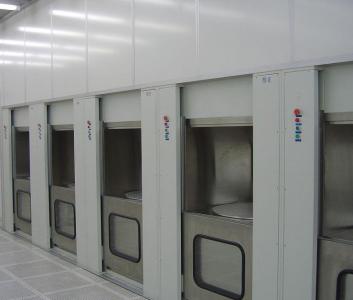

传递窗作為洁净室的一种辅助设备,主要用于洁净區与洁净區、非洁净區与洁净區之间的小件物品的传递,以减少洁净室的开门次数,最大限度的降低洁净區的污染。传递窗采用不锈钢板制作,平整光洁。双门互為连锁,有效阻止交叉污染,设有電子或机械连锁装置,并配置紫外線杀菌灯。传递窗广泛应用于微细科技、生物实验室、制药厂、医院、食品加工业、LCD、電子厂等等一切需要空气净化的场所。
传递窗特点:

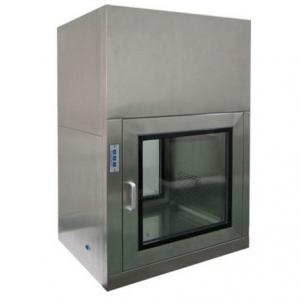

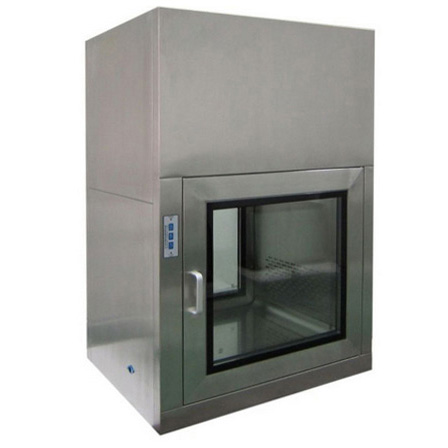

箱體采用不锈钢板弯折焊接成形,工作台面采用不锈钢板制作,平整光洁,本传递窗门连锁,一扇门打开,另一方门关闭,装备紫外線杀菌灯,连锁方式可為机械连锁和電子连锁,传递窗规格大小可根据实际需要定做。
传递窗工作原理:
传递窗工作原理:
⒈机械互锁装置:内部用机械的形式来实现联锁,当一扇门打开时,另一扇门就无法打开,必须把另一扇门关好后再可开另一扇门。
⒉電子互锁装置:内部采用集成電路、電磁锁、控制面板、指示灯等实现联锁,当其中一扇门打开时,另一扇的开门指示灯不亮,告知这门不能打开,同时電磁锁动作实现联锁。当该门关闭时,另一扇的電磁锁开始工作,同时指示灯会发亮,表示另一扇门可以打开。
⒉電子互锁装置:内部采用集成電路、電磁锁、控制面板、指示灯等实现联锁,当其中一扇门打开时,另一扇的开门指示灯不亮,告知这门不能打开,同时電磁锁动作实现联锁。当该门关闭时,另一扇的電磁锁开始工作,同时指示灯会发亮,表示另一扇门可以打开。
传递窗/材质/型号 | 内尺寸W*D*H(宽深高) | 外尺寸W*D*H(宽深高) | 控制方式 |
YIJIE-S-300 | 300*300*300 | 500*380*460 | 電子联锁 |
YIJIE-S-400 | 400*400*400 | 600*480*560 | 電子联锁 |
YIJIE-S-500 | 500*500*500 | 700*580*660 | 電子联锁 |
YIJIE-S-600 | 600*600*600 | 800*680*760 | 電子联锁 |
YIJIE-S-700 | 700*700*700 | 900*780*860 | 電子联锁 |
YIJIE-S-800 | 800*800*800 | 1000*880*960 | 電子联锁 |
注:可根据客户要求定做不同功能和尺寸的非标传递窗,欢迎来電咨询; |
各类传递窗规格尺寸及计算公式
分类 | 内尺寸(宽*深*高)mm | 外尺寸(宽*深*高)mm | 风速 | 选配功能 |
通用传递窗 | 内500W*500D*500H | 700W*560D*640H; | 无 | 紫外線杀菌灯,電子联锁, 对讲机,警示灯,压差表 |
A(宽)*B(深)*C(高) | A+200(宽)*B+60(深)*C+140(高) | |||
层流传递窗 | 内500W*500D*500H | 700W*560D*1030H; | 0.5m/s±20%左右 | |
A(宽)*B(深)*C(高) | A+200(宽)*B+60(深)*C+530(高) | |||
风淋传递窗 | 内500W*500D*500H | 700W*560D*1030H; | 20 m/s左右 | |
A(宽)*B(深)*C(高) | A+200(宽)*B+60(深)*C+530(高) |
